Механическая обработка деталей

banner10

Специалисты компании Technobearing выполняют работы по механической обработке деталей по чертежу и образцу Заказчика. Преимущество сотрудничества заключается в надежности, оперативности и экономичности.

Вы можете заказать:

  • Расточку чернового отверстия (звездочки, шестерни и т.п.)
  • Изготовление шпоночного паза
  • Изготовление резьбовых отверстий под зажимные винты
  • Сверление гладких и резьбовых отверстий в торцах прецизионных валов

Ниже Вы можете ознакомиться с ценами на расточку отверстий и на изготовление отверстий в торцах прецизионных валов

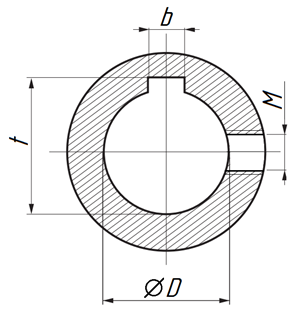

Детали под расточку

b2502249208

Цены действительны для деталей с черновым отверстием под расточку:

а) наружный диаметр детали не более 250 мм

б) диаметр ступицы не более 160 мм

Срок обработки партии деталей до 10 шт. - 1-3 рабочих дней*

Срок обработки партии деталей более 10 шт. - от 5 рабочих дней*

*в зависимости от загруженности мех. участка.

Для справки:

- Предельные отклонения размера D по H8 (H7 по согласованию)

- Предельные отклонения размера b по Js9 - Предельные отклонения размера t по ГОСТ 23360-78

По вопросам механической обработке Вы можете обращаться по телефону
8 (800) 700-72-07 или по почте sales@technobearing.ru

Диаметр отверстия D, мм Cтоимость расточки чернового отверстия, р/шт. с НДС Ширина паза b, мм Глубина паза t, мм Стоимость изготовления паза, р/шт с НДС Резьба под винт М Стоимость изготовления отверстий под зажимные винты, р/шт с НДС
            сталь чугун алюминий
5 200 - - - М2 150 100 100
6 200 2 7 300 М2 150 100 100
7 200 2 8 300 М2 150 100 100
8 200 3 9 300 М3 150 100 100
9 200 3 10,4 300 М3 150 100 100
10 200 3 11,4 300 М3 150 100 100
11 200 4 12,8 400 М3 150 100 100
12 200 4 13,8 400 М3 150 100 100
14 300 5 16,3 400 М4 200 150 150
15 300 5 17,3 400 М4 200 150 150
16 300 5 18,3 400 М4 200 150 150
18 400 6 20,8 400 М5 200 150 150
19 400 6 21,8 400 М5 200 150 150
20 400 6 22,8 400 М5 200 150 150
21 400 6 23,8 400 М5 200 150 150
22 400 6 24,8 400 М5 200 150 150
24 500 8 27,3 500 М6 300 250 200
25 500 8 28,3 500 М6 300 250 200
26 500 8 29,3 500 М6 300 250 200
28 500 8 31,3 500 М6 300 250 200
30 500 8 33,3 500 М6 300 250 200
32 700 10 35,3 700 М8 300 250 200
33 700 10 36,3 700 М8 300 250 200
34 700 10 37,3 700 М8 300 250 200
35 700 10 38,3 700 М8 300 250 200
36 700 10 39,3 700 М8 300 250 200
38 700 10 41,3 700 М8 300 250 200
40 900 12 43,3 900 М10 400 350 300
42 900 12 45,3 900 М10 400 350 300
44 900 12 47,3 900 М10 400 350 300
45 1100 14 48,8 1100 М12 400 350 300
48 1100 14 51,8 1100 М12 400 350 300
50 1200 14 53,8 1100 М12 400 350 300
55 1350 16 59,3 1350 М12 400 350 300
60 1650 18 64,4 1650 М12 400 350 300
63 1650 18 67,4 1650 М12 400 350 300
65 1900 18 69,4 1650 М12 400 350 300


Сверление гладких и резьбовых отверстий в торцах прецизионных валов

b1896403784

Цены действительны для прецизионных валов длиной:

а) До 150-200 см при диаметре вала D до 25 мм  включительно

а) Не более 40 см при диаметре вала D свыше 30 мм

Срок обработки партии деталей до 10 шт. - 1-3 рабочих дней*

Срок обработки партии деталей более 10 шт. - от 5 рабочих дней*

*в зависимости от загруженности мех. участка.

(!) При заказе уточняйте длину резьбы или глубину отверстия (размер l)

b718485750



Диаметр отверстия d, мм Стоимость сверления отверстия, р/шт. с НДС Отверстие с резьбой M Стоимость изготовления резьбы, р/шт с НДС
  сталь нерж.сталь   сталь нерж.сталь
до 2 100 200 М2 150 200
3 100 200 М3 150 200
4 100 200 М4 150 200
5 200 400 М5 300 400
6 200 400 М6 300 400
8 200 400 М8 300 400
10 200 400 М10 400 500
12 200 400 М12 400 500
св. 12 до 16 300 500 M16 500 600
св.16 до 20 400 600 M20 600 700
св. 20 до 24 500 700 M24 700 800
св. 24  700 900 св. M24 1000 1200

По вопросам механической обработке Вы можете обращаться по телефону 8 (800) 700-72-07 или по почте sales@technobearing.ru
